構造概要図 | ノンフレーム工法について | ノンフレーム工法

ノンフレーム工法は補強材（ロックボルト）、支圧板、
頭部連結材（ワイヤロープ）から構成されています。

施工イメージ図（CG）

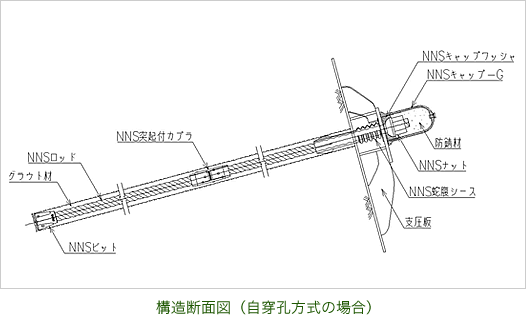

構造断面図（自穿孔方式の場合）

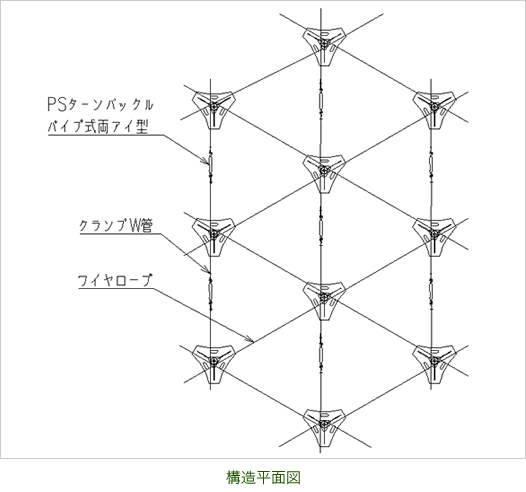

構造平面図

※: 補強材全長にわたって二重防食構造になっています。
※: 景観対策などのご要望に応じて、地表面に露出する部材を塗装することができます。
