ノンフレーム工法とは
使用材料

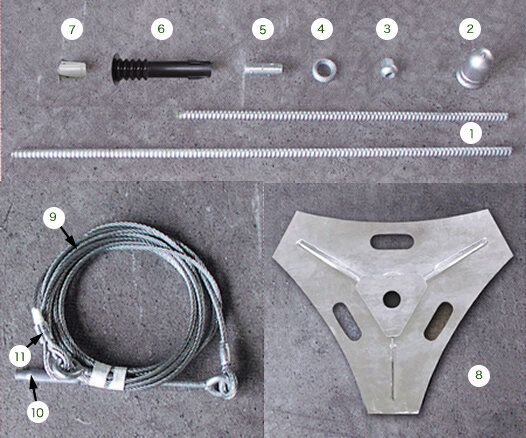

| 名称 | 材質 | 規格 | 表面処理 | |
|---|---|---|---|---|
| 1 | NNSロッド | S45CTK相当 | JIS G 3478 機械構造用炭素鋼鋼管 | 溶融亜鉛めっき HDZT77 （2種HDZ55） |
| 2 | NNSキャップ-G | ADC12相当 | JIS H 5302 アルミニウム合金ダイカスト | - |
| 3 | NNSナット | FCAD900-8 相当 | JIS G 5503 オーステンパ球状黒鉛鋳鉄品 | 溶融亜鉛めっき HDZT77 （2種HDZ55） |
| 4 | NNS キャップ ワッシャ | FCAD900-8 相当 | JIS G 5503 オーステンパ球状黒鉛鋳鉄品 | 溶融亜鉛めっき HDZT77 （2種HDZ55） |
| 5 | NNS突起付カプラ | FCAD900-8 相当 | JIS G 5503 オーステンパ球状黒鉛鋳鉄品 | 溶融亜鉛めっき HDZT77 （2種HDZ55） |
| 6 | NNS蛇腹シース | NBR相当 | 合成ゴム | - |
| 7 | NNSビット | S45C相当 | JIS G 4051 機械構造用炭素鋼鋼材 | - |
| 8 | 支圧板 | SS400 STKR400 | JIS G 3101 一般構造用圧延鋼材 JIS G 3444 一般構造用炭素鋼鋼管 | 溶融亜鉛めっき HDZT77 （2種HDZ55） ※必要に応じめっき後塗装も可能 |
| 9 | ワイヤロープ | SWRZA | JIS G 3525 G種相当 | Zn+10％Al 合金めっき |
| 10 | PSターンバックル パイプ式 | 枠部 STKM13A | JIS G 3445 機械構造用炭素鋼鋼管 | 溶融亜鉛めっき HDZT49 （2種HDZ35） |
| アイボルト SS400 | JIS G 3101 一般構造用圧延鋼材 | |||
| 11 | クランプW管 | 5052相当 | JIS H 4080 アルミニウム及びアルミニウム合金継目無管 | - |
